滚刀
2019/11/25
盘形滚刀分类
|
按刀圈数量分 |
按尺寸规格分 |
|
单刃滚刀 |
19英寸 15英寸 |
|

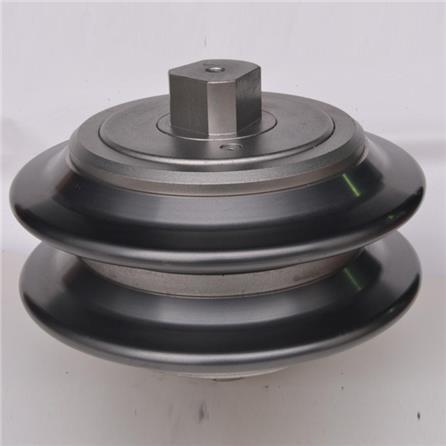

双刃滚刀 |
18英寸 |
|
多刃滚刀 |
17英寸 |
盘形滚刀总装
滚刀对轴承和密封要求非常高，轴承要求耐磨耐冲击；而密封则要求高耐磨性及优良的密封性，一旦失效，泥沙、水进入滚刀内部，将损毁轴承，进而导致滾刀失效：
控制手段
采用进口的轴承和密封圈；
气密性检查，检测漏气和漏油；
进行滚刀模拟跑合测试；
滚刀扭矩的精确控制。
在硬岩地层掘进时，采用滚刀破岩。滚刀破岩的原理是依靠刀具滚动产生冲击压碎和剪切碾碎的作用达到破碎岩石的目的。滚刀类型、数量、布置方式及刀圈形式根据盾构机刀盘配置和地质情况确定。我公司目前针对地质情况，设计合理的滚刀扭矩。软岩（复合地层）扭矩低，一般控 制在25-30NM；断面硬岩扭矩高，一般在30-60NM范围内，从而保证滚刀能够发挥破岩作用，并防止偏磨。我们采用高精度数显扭矩测量仪进行扭矩检测，保障扭矩的准确性。
盘形滚刀扭矩控制
|
滚刀规格/时 |
刀圈外径/mm |
额定载荷/KN |
扭矩范围/N.m |
适用刀盘直径/m |
主要配件厂家 |
|
|
轴承 |
浮动密封 |
|||||
|
6.5 |
165 |
40 |
6-10 |
1.5-2.6 |
TIMKEN |
GNL |
|
8 |
205 |
80 |
6-12 |
1.5-2.6 |
TIMKEN |
GNL |
|
10 |
254 |
100 |
8-14 |
1.5-2.6 |
TIMKEN |
GNL |
|
12 |
310 |
125 |
12-18 |
2.0~2.6 |
TIMKEN |
GNL |
|
14 |
257 |
200 |
12-20 |
2.6~3.0 |
TIMKEN |
GNL |
|
17 |
432 |
250 |
10-40 |
3.8~ |
TIMKEN |
GNL |
|
19 |
482 |
310 |
22-40 |
7.0~ |
TIMKEN |
GNL |
